1. Objetivo

Aprende a usar el módulo ASR de reconocimiento de voz para que CoCube pueda escuchar tu voz y responder a órdenes.

También probarás órdenes personalizadas y construirás un programa sencillo de navegación por voz.

Esta actividad está escrita en español, pero el módulo ASR usa el firmware en inglés. Cuando hables con el módulo, usa las frases en inglés indicadas en la tabla.

2. Materiales

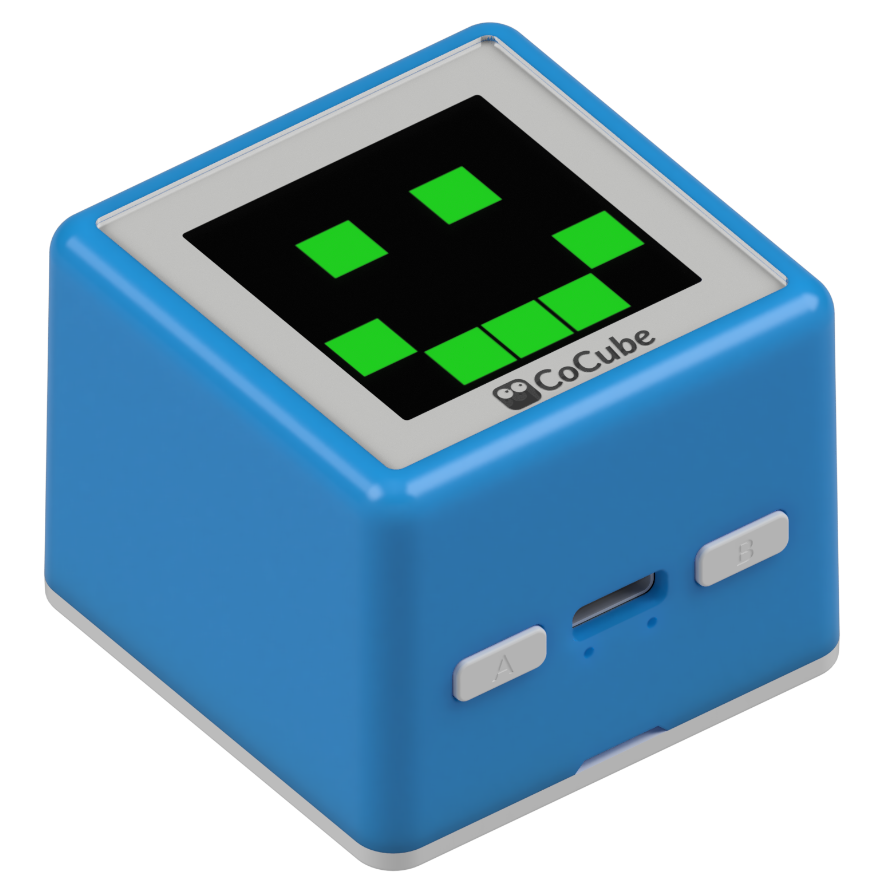

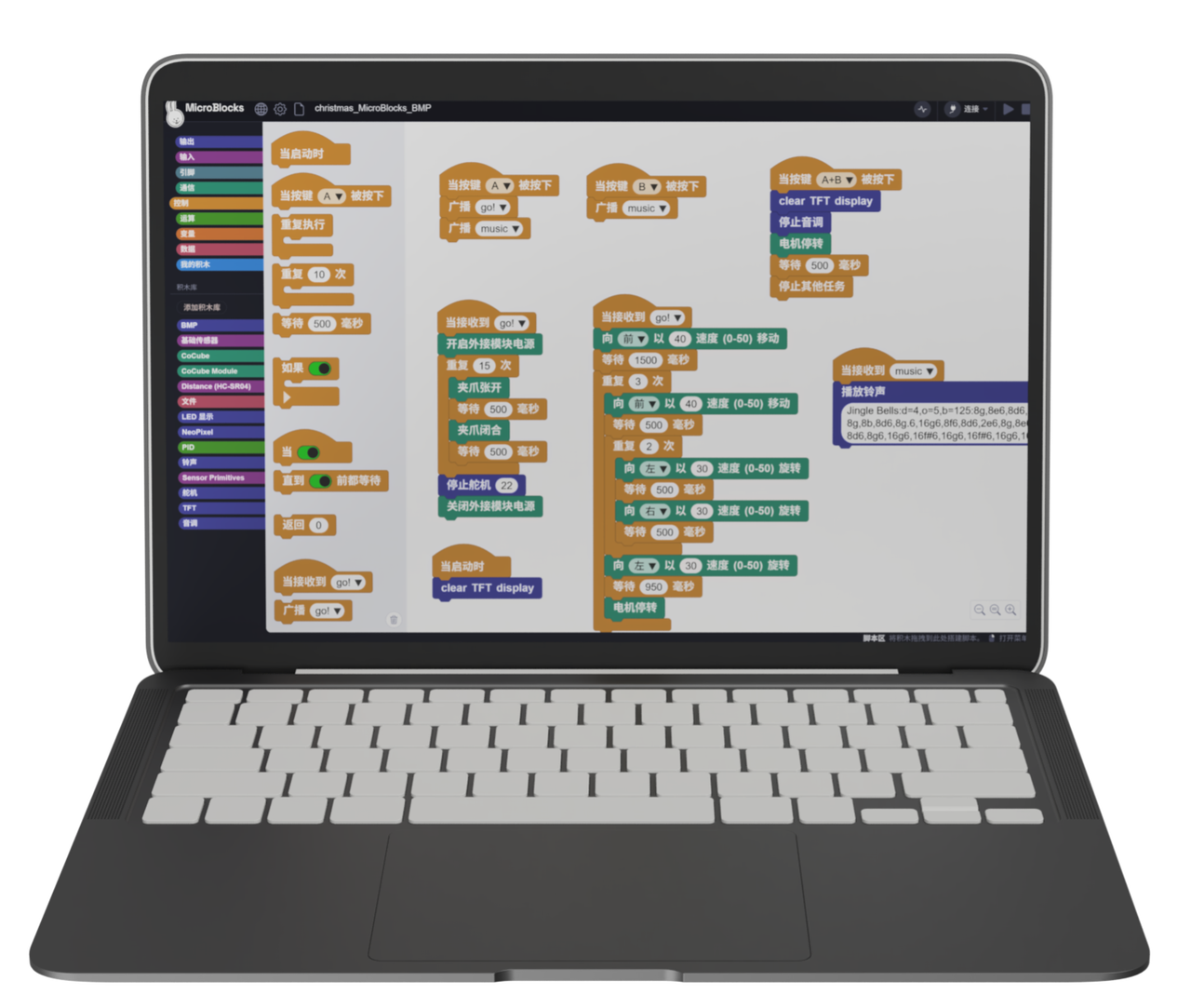

Robot CoCube x 1 Módulo ASR de reconocimiento de voz Ordenador o tableta

3. Plataforma de software

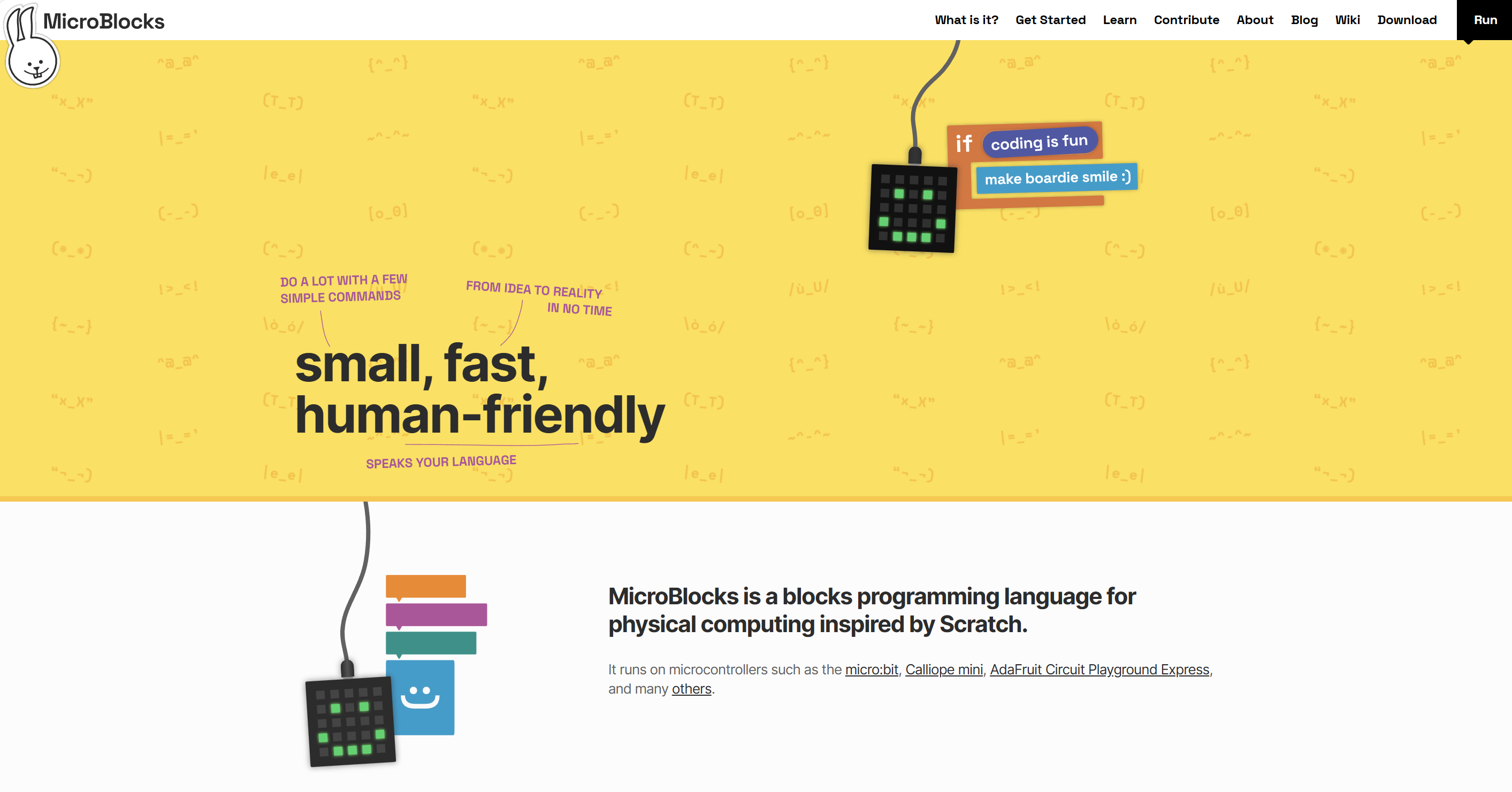

MicroBlocks - CoCube & Módulo CoCube

4. Primeras pruebas

  1. Conecta el hardware
  • Conecta el IDE de MicroBlocks a CoCube por USB o BLE.
  • Inserta bien el módulo ASR en CoCube.
  • Trabaja en un lugar bastante silencioso. Habla claro y no demasiado rápido.
  1. Añade la biblioteca

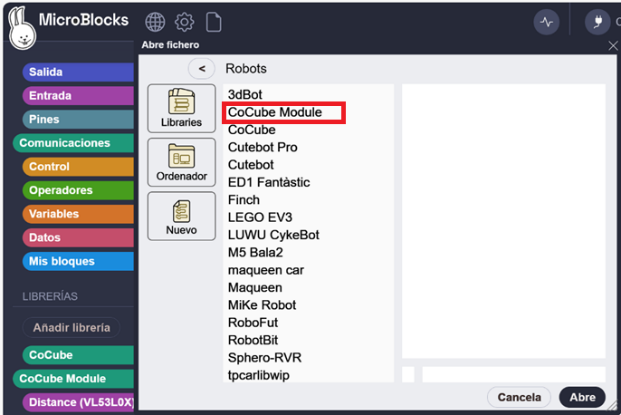

Abre Añadir biblioteca y añade Módulo CoCube. En esta actividad usaremos:

  • ASR obtén la orden, que devuelve el ID de la orden reconocida.

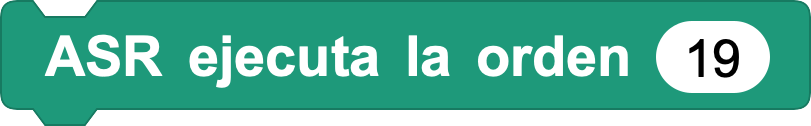

  • ASR ejecuta la orden _, que hace que el módulo ASR diga la respuesta de una orden.

  1. Prueba el reconocimiento y las respuestas de voz

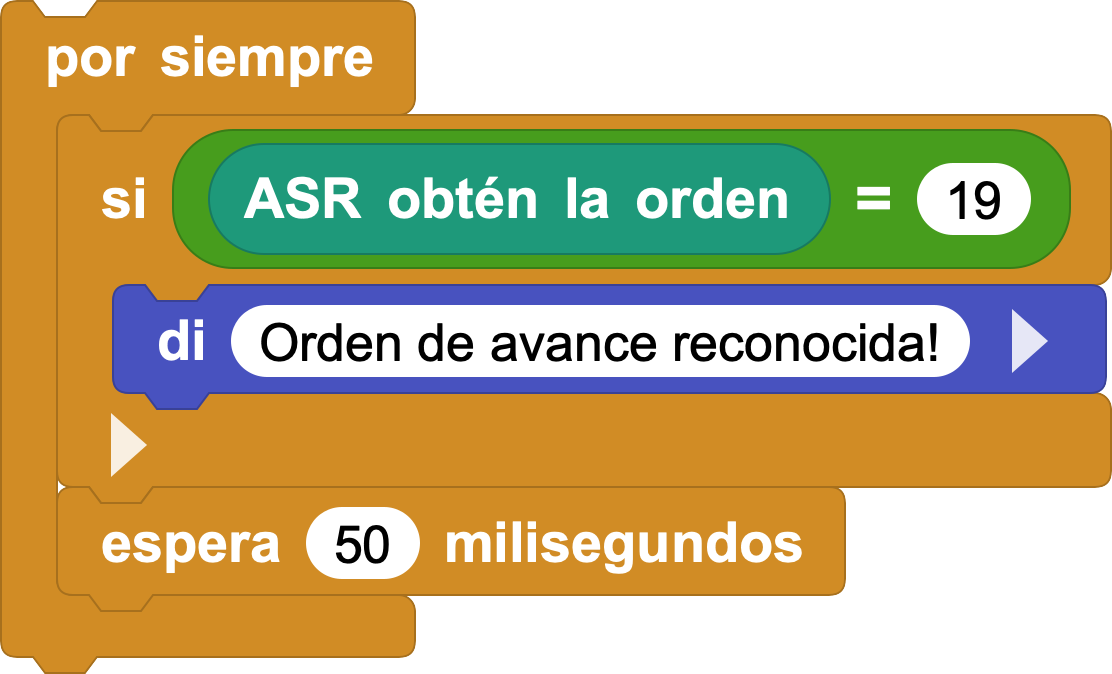

  • Lee ASR obtén la orden repetidamente dentro de un bucle.
  • Usa el ID recibido para hacer que CoCube avance, retroceda, se detenga o haga otra acción.
  • Empieza con una palabra de activación, como Hey CoCube o Hey robot. Cuando el módulo se activa, se enciende su indicador.
  • Di una orden en inglés. El módulo ASR responde y tu programa de MicroBlocks recibe el ID de la orden.

Consejos

Después de encender el módulo, espera un momento antes de hablar.

Si el sonido está demasiado alto, di Decrease volume o Minimum volume.

Tabla de órdenes e ID

Mostrar u ocultar la lista completa de órdenes

ID Di esto en inglés Tipo Respuesta del ASR
1 Learned wake word Palabra de activación I'm here
2 Hey CoCube Palabra de activación I'm here
3 Hey robot Palabra de activación I'm here
4 Custom 1 Orden OK
5 Custom 2 Orden OK
6 Custom 3 Orden OK
7 Custom 4 Orden OK
8 Custom 5 Orden OK
9 Custom 6 Orden OK
10 Custom 7 Orden OK
11 Custom 8 Orden OK
12 Custom 9 Orden OK
13 Custom 10 Orden OK
14 Custom 11 Orden OK
15 Custom 12 Orden OK
16 Custom 13 Orden OK
17 Custom 14 Orden OK
18 Custom 15 Orden OK
19 Move forward Orden Moving forward
20 Move backward Orden Moving backward
21 Stop Orden Stopped
22 Turn left ninety degrees Orden Turning left ninety
23 Turn left forty-five degrees Orden Turning left forty-five
24 Turn left thirty degrees Orden Turning left thirty
25 Turn right ninety degrees Orden Turning right ninety
26 Turn right forty-five degrees Orden Turning right forty-five
27 Turn right thirty degrees Orden Turning right thirty
28 Speed up one level Orden Speed increased
29 Slow down one level Orden Speed decreased
30 Turn on headlights Orden Headlights on
31 Turn off headlights Orden Headlights off
32 Line-following mode Orden Line-following mode on
33 Light-tracking mode Orden Light-tracking mode on
34 Bluetooth control mode Orden Bluetooth control on
35 Obstacle avoidance mode Orden Obstacle avoidance on
36 Face recognition Orden Face recognition on
37 Object tracking Orden Object tracking on
38 Object detection Orden Object detection on
39 Line tracking Orden Line tracking on
40 Color recognition Orden Color recognition on
41 Tag recognition Orden Tag recognition on
42 Object classification Orden Object classification on
43 QR code recognition Orden QR code recognition on
44 Clear screen Orden Screen cleared
45 Start learning Orden Learning started
46 Forget Orden Forgotten
47 Load model Orden Loading model
48 Save model Orden Model saved
49 Take a photo Orden Photo saved
50 Save and return Orden Saved
51 Show number zero Orden OK
52 Show number one Orden OK
53 Show number two Orden OK
54 Show number three Orden OK
55 Show number four Orden OK
56 Show number five Orden OK
57 Show number six Orden OK
58 Show number seven Orden OK
59 Show number eight Orden OK
60 Show number nine Orden OK
61 Show smiley face Orden OK
62 Show sad face Orden OK
63 Show heart Orden OK
64 Read current position Orden Reading
65 Read ambient light Orden Reading
66 Read compass Orden Reading
67 Read temperature Orden Reading
68 Read acceleration Orden Reading
69 Read sound level Orden Reading
70 Read button A Orden Reading
71 Read button B Orden Reading
72 Turn on camera Orden Camera on
73 Turn off camera Orden Camera off
74 Turn on fan Orden Fan on
75 Turn off fan Orden Fan off
76 Fan speed one Orden Level one on
77 Fan speed two Orden Level two on
78 Fan speed three Orden Level three on
79 Start oscillation Orden Oscillating
80 Stop oscillation Orden Stopped oscillation
81 Return to home Orden Returning
82 Open gripper Orden Gripper opened
83 Close gripper Orden Gripper closed
84 Turn on buzzer Orden Buzzer on
85 Turn off buzzer Orden Buzzer off
86 Turn on speaker Orden Speaker on
87 Turn off speaker Orden Speaker off
88 Play music Orden Playing music
89 Stop music Orden Music stopped
90 Previous song Orden Previous track
91 Next song Orden Next track
92 Repeat one Orden Repeat one
93 Repeat all Orden Repeat all
94 Shuffle play Orden Shuffle mode
95 Increase volume Orden Volume up
96 Decrease volume Orden Volume down
97 Maximum volume Orden Max volume
98 Minimum volume Orden Min volume
99 Medium volume Orden Medium volume
100 Turn on voice broadcast Orden Broadcast on
101 Turn off voice broadcast Orden Broadcast off
102 Turn on lights Orden Lights on
103 Turn off lights Orden Lights off
104 Increase brightness Orden Brighter
105 Decrease brightness Orden Dimmer
106 Maximum brightness Orden Max brightness
107 Minimum brightness Orden Min brightness
108 Increase color temperature Orden Warmer
109 Decrease color temperature Orden Cooler
110 Daylight mode Orden Daylight mode
111 Moonlight mode Orden Moonlight mode
112 Set color to red Orden Red set
113 Set color to orange Orden Orange set
114 Set color to yellow Orden Yellow set
115 Set color to green Orden Green set
116 Set color to cyan Orden Cyan set
117 Set color to blue Orden Blue set
118 Set color to purple Orden Purple set
119 Set color to white Orden White set
120 Turn on air conditioner Orden AC on
121 Turn off air conditioner Orden AC off
122 Increase temperature Orden Temperature up
123 Decrease temperature Orden Temperature down
124 Cooling mode Orden Cooling mode
125 Heating mode Orden Heating mode
126 Auto mode Orden Auto mode
127 Dehumidify mode Orden Dehumidify mode
128 Fan mode Orden Fan mode
129 Turn on vertical swing Orden Vertical swing on
130 Turn off vertical swing Orden Vertical swing off
131 Turn on horizontal swing Orden Horizontal swing on
132 Turn off horizontal swing Orden Horizontal swing off
133 Open window Orden Window opened
134 Close window Orden Window closed
135 Open curtains Orden Curtains opened
136 Close curtains Orden Curtains closed
137 Open door Orden Door opened
138 Close door Orden Door closed

5. Funciones avanzadas

5.1 Diseña tus propias órdenes

Aprender una palabra de activación

La palabra de activación es la frase que cambia el robot de modo espera a modo escucha.

Pasos:

  • Activa el módulo con Hey CoCube o Hey robot.
  • Di Study wake.
  • Sigue las instrucciones de voz y di la nueva palabra de activación que quieras, por ejemplo Hello CoCube.
  • Cuando termine el aprendizaje, ya podrás usar la nueva palabra de activación.
Antes de aprender una nueva palabra de activación, borra la palabra aprendida anterior si hace falta. Mantén la habitación en silencio y habla claro.

Aprender órdenes

Una orden le dice al robot qué acción debe realizar.

Pasos:

  • Activa el módulo con una palabra de activación.
  • Di Study command.
  • Sigue la indicación y di tu primera orden, por ejemplo Turn on red light.
  • Continúa con la segunda y la tercera orden, o di Quit study para terminar.
  • Los ID de las órdenes aprendidas empiezan en 4. Usa el ID recibido en tu programa.

Borrar palabras aprendidas

Si quieres borrar palabras que enseñaste al módulo:

  • Activa el módulo con una palabra de activación.
  • Di I want to delete.
  • Sigue la indicación y elige una opción:
  • Delete command: borra las órdenes aprendidas.
  • Delete wake: borra la palabra de activación aprendida.
  • Delete all: borra todas las palabras aprendidas.

Órdenes para aprender y borrar

ID Di esto en inglés Para qué sirve Respuesta del ASR
151 Study wake Empieza a aprender una nueva palabra de activación please follow the prompts to study wake up words in a quiet environment
152 Study command Empieza a aprender órdenes please follow the prompts to study command words in a quiet environment
153 Study again Graba otra vez la orden please follow the prompts to study command words in a quiet environment
154 Quit study Sale del modo de aprendizaje exit learning mode
155 I want to delete Empieza a borrar palabras aprendidas is it the learned wake up word or command word that needs to be deleted
156 Delete wake Borra la palabra de activación aprendida deletion succeeded
157 Delete command Borra las órdenes aprendidas deletion succeeded
158 Delete all Borra todas las palabras aprendidas deletion succeeded

5.2 Ejemplo de navegación por voz

Usa estos ID como punto de partida:

  • ID 19: Move forward
  • ID 20: Move backward
  • ID 21: Stop

Después añade giros, cambios de velocidad u órdenes personalizadas para crear un coche robot controlado por voz.

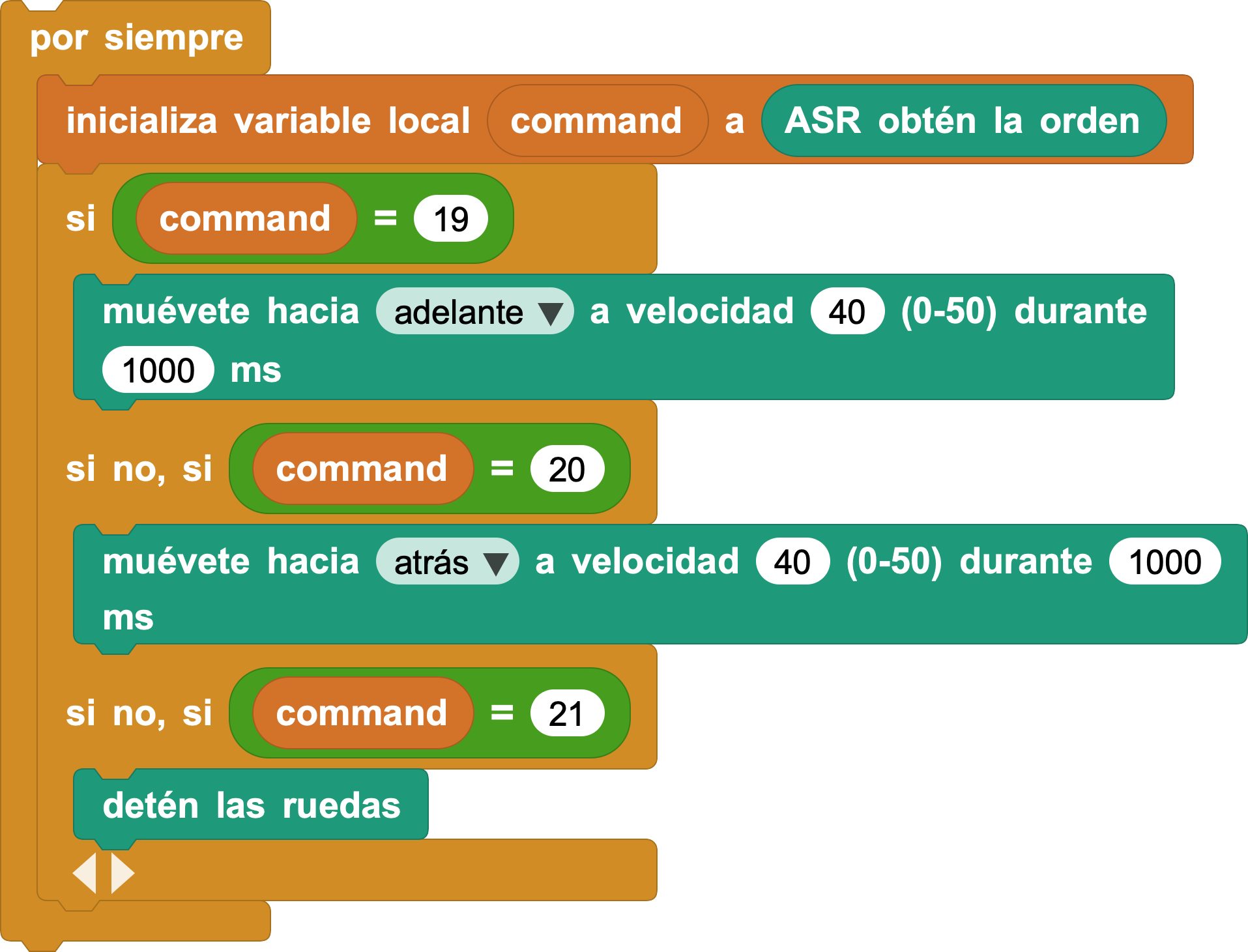

Bloques de referencia:

CC-BY-SA

© por CoCube 2024-2026.
Many thanks to Professor José Manuel Ruiz Gutiérrez for helping with the translation!
Este trabajo tiene una licencia CC-BY-SA 4.0.
